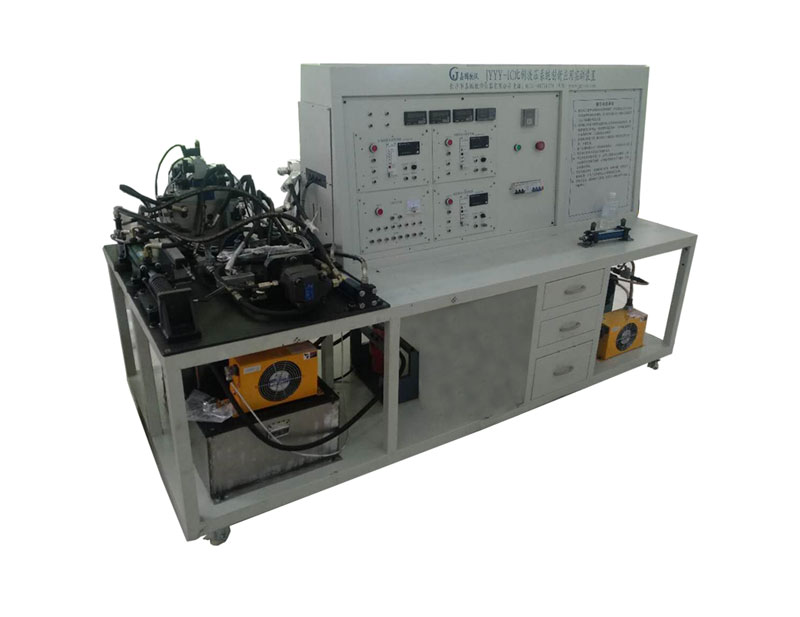

JYYB-IC电液比例与电液伺服性能检测综合实验台

产品简介：该实验台由操作台.泵站.电脑桌组成。采用“虚以仪器”技术，运用虚以仪器测控和多种控制方式的新一代液压产品，能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试，以及液压元件性能测试。是液压学科中必备的产品。

7x24小时咨询热线 13667316246 13606500984

通过微信联络

（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

实验台特点

1. 采用移动式液压泵站，双泵供油，蓄能器稳压，压差反馈恒压加载，高压滤油器过滤，风冷却器和电加热控温。

2. 选用高性价比计算机，标准DAQ数据采集卡，高性能传感器，高效的专业测控软件组成“虚拟仪器”测控系统。

3. 突出“软件就是仪器”的新概念，设计功能更丰富，具有更直观友好软面板的信号发生器和纹号分析仪等“虚拟仪器”代替昂贵的传统仪器。

4. 具有强大的数据采集与处理功能，可实时采集压力、流量、位移、温度等信号，并可方便的实现数据存储、压缩及显示。

5. 硬件，软件均采取防干扰措施，保证系统运行安全可靠。

6. 采用模块化、标准化等开放式结构与技术，保证系统的可扩展性和可移植性。

7. 操作台面采用铸铁面板经精加工而成，平面安装，保证实验的稳定性及数据的精确性。

实验项目：

一、电液比例阀基本特性实验；

a. 稳态控制特性

b. 稳态负载特性

c. 阶跃响应特性

d. 频率响应特性

二、电液比例流量阀实验；

a. 稳态控制特性实验

b.稳态负载特性实验

c. 输入电流阶跃响应特性实验

三、流体力学实验项目

1. 液阻特性实验

a. 环形缝隙流量压力特性实验

b. 细长小孔流量压力特性实验

c. 薄壁小孔流量压力特性实验

四、液压元件性能实验

1. 液压泵静态动态特性实验：

a. 流量—压力特性

b. 容积效率—压力特性

c. 总效率—压力特性

d. 输入功率—压力特性

e. 液压泵动态特性测试实验

2. 溢流阀静态动态性能实验

a. 调压范围与压力稳定性测试

b. 卸荷压力与压力损失测试

c. 稳态压力—流量特性（启闭特性）

d. 溢流阀动态特性测试实验

3. 流量阀静态特性实验

a. 节流阀稳态流量—压力特性

b. 调速阀稳态流量—压力特性

五、液压回路性能实验

1. 节流调速回路性能实验

a. 节流阀进油回路速度—负载特性

b. 节流阀旁路回路速度—负载特性

c. 调速阀进油回路速度—负载特性

六、压力控制回路

1. 调压回路:

a. 单级调压回路

b. 单级远程调压回路

c. 两级调压回路

d. 两级远程调压回路

e. 三级调压回路

f. 双压回路

2. 减压回路

a. 一级减压回路

b. 二级减压回路

3. 保压回路

a. 单向阀保压回路

b. 液控单向阀保压回路

c. 换向阀保压回路

d. 蓄能器保压回路

e. 辅助泵保压回路

4. 卸荷回路

a. 三位四通M型中位机能换向阀卸荷回路

b. 三位四通H型中位机能换向阀卸荷回路

c. 二位二通电磁换向阀卸荷回路

d. 先导式溢流阀控制卸荷回路

e. 行程阀控制卸荷回路

f. 压力控制卸荷双泵供油回路

g. 电磁阀控制卸荷双泵供油回路

5. 平衡回路

a. 顺序阀平衡回路

b. 液控单向阀平衡回路

c. 单向节流阀平衡回路

d. 液控单向阀和单向节流阀的平衡回路

e. 平衡与保压回路

f. 液控顺序阀平衡回路

6. 缓冲回路

a. 调速阀缓冲回路

b. 溢流阀缓冲回路

七、速度控制回路

1. 节流阀控制回路

a. 节流阀进油节流调速回路

b. 调速阀进油节流调速回路

c. 节流阀回油节流调速回路

d. 节流阀旁路节流调速回路

e. 调速阀旁路节流调速回路

f. 单节流阀双向进油节流调速回路

g. 单节流阀双向回油节流调速回路

h. 双节流阀双向进油节流调速回路

i. 双节流阀双向回油节流调速回路

j. 有背压阀的进油节流调速回路

k. 调速阀回油节流调速回路

2. 容积节流调整回路

a. 调速阀在进油路容积节流调速回路

b. 调速阀在回油路容积节流调速回路

3. 增速回路

a. 单向阀控制差动连接增速回路

b .二们三通电磁换向阀差动连接增速回路

c. 用蓄能器的增速回路

4. 速度变换回路

a. 用行程阀的快慢速换接回路

b. 二位二通电磁阀差动连接速度变换回路

c. 二位三通电磁阀差动连接速度变换回路

d. 调速阀串联速度变换回路

e. 调整阀并联进油控制速度变换回路

f. 调整阀并联回油控制速度变换回路

g. 双向速度变换回路

h. 进油控制速度变换回路

i. 回油控制速度变换回路

j. 快慢速转换回路

k. 液控单向阀控制速度变换回路

八、方向控制回路

1. 换向回路

a. 二位四通电磁阀控制连续往复运动回路

b. 三位四通电磁阀控制连续往复运动回路

2. 锁紧回路

a. 三位四通电磁换向阀O型中位机能锁紧回路

b. 三位四通电磁换向阀M型中位机能锁紧回路

c. 单向阀锁紧回路

d. 液控单向阀锁紧回路

九、多缸控制回路

1. 顺序动作回路

a. 压力继电器控制的顺序动作回路

b. 单顺序阀控制的顺序动作回路

c. 行程开关控制二位电磁阀顺序动作回路

d. 行程阀控制的顺序动作回路

e. 双顺序阀控制的顺序动作回路

f. 顺序阀与行程开关联合控制的顺序动作回路

g. 压力继电器与行程开关联合控制的顺序动作回路

2. 同步动作控制回路

a. 调速阀出油节流同步回路

b. 调速阀进油节流同步回路

c. 进油节流双向同步回路

d. 回油节流双向同步回路

3. 主辅缸工作循环回路

a. 主、辅油缸工作循环回路

技术参数：

定量叶片泵，型号YB1-10

额定压力 6.3Mpa

排量 10ml/r

转速 1450r/min

驱动功率 2.2KW

变量叶片泵，型号YBX-16

排量 16ml/r

转速 1450r/min

额定压力 6.3Mpa

驱动功率 3KW

实验配置：

JYYB-ID电液比例与电液伺服性能检测综合实验台

配置清单

序号	名称	型号	数量	技术指标	备注
1	双作用单出杆油缸	HOB32*150LA	2件	压力10Mpa缸径Ф32mm行程150mm
2	先导式溢流阀	Y-10B	1件	压力6.3 Mpa 流量10L
2	先导式溢流阀	Y-25B	1件	压力6.3 Mpa 流量25L
3	远程调压阀	YTF3-6B	2件	额定流量2L/min调压范围0.5-6.3Mpa
4	先导式减压阀	J-25B	1件	压力6.3 Mpa 流量25L
5	顺序阀	X-25B	2件	压力6.3 Mpa 流量25L
6	压力继电器	EYX15-5	1件
7	节流阀	L-25B	2件	压力6.3 Mpa 流量25L
8	调速阀	Q-25B	2件	压力6.3 Mpa 流量25L
9	单向阀	I-25B	3件	压力6.3Mpa流量25L
10	液控单向阀	IY-25B	1件	压力6.3Mpa流量25L
11	二位二通行程换向阀	22C-25B	1件	压力6.3 Mpa 流量25L
12	二位二通电磁换向阀	22E2-25BH	2件	压力6.3 Mpa 流量25L
12	二位二通电磁换向阀	22E2-25B	1件	压力6.3 Mpa 流量25L
13	二位三通电磁换向阀	23E2-25B	1件	压力6.3 Mpa 流量25L
14	二位四通电磁换向阀	24E2-25B	2件	压力6.3 Mpa 流量25L
15	三位四通电磁换向阀	34E2-25B	2件	压力6.3 Mpa 流量25L
		34E2-25BH	1件
		34E2-25BM	1件
16	液控顺序阀	XY-25B	1个	压力6.3 Mpa 流量25L
17	环形缝隙测试块	JY-FX	1件	压力1.5 Mpa 流量10L
18	细长小孔测试块	JY -XCH	1件	压力1.5 Mpa 流量10L
19	薄壁小孔测试块	JY -BBK	1件	压力1.5 Mpa 流量10L
20	双作用双杆油缸	HOB32-2-80	1件
21	蓄能器	NXQA-1/10-l-L-A	1件	压力10 Mpa容积10L
22	截止阀	JY -02	1件	压力10 Mpa 流量25L
23	量筒	JY -YL	1件	550ml
24	快换接头	JY -KJ	40套	压力10 Mpa
25	快换接头(单头)	JY -DT	80个	压力10 Mpa
26	螺纹接头	JY -JT	30个	压力10 Mpa	性能测试用
27	管用直通接头	JY -ZT	16个	压力10 Mpa
28	管用直角接头	JY -GZ	16个	压力10 Mpa
29	聚氨酯高压油管	XPUΦ8-1	16根	压力10 Mpa
30	三通接头	JY -SF3	6个	压力10 Mpa
31	四通接头	JY -SF4	2个	压力10 Mpa
32	过滤器	ZVI-H4010LS	1个	公称流量40L 过滤精度10m
33	油路板	JY -YLB	28个	压力10 Mpa
34	油缸底板	JY -DB	2个	压力6.3 Mpa
35	顶缸座	JY -GZ	1个	压力6.3 Mpa
36	高压球阀	YJZQ-J15	1件	压力32MPa 通径15mm
37	压力表	YTN60	1个	2.5级10mpa耐震压力表
38	操作总台	JY -ZT	1个	1250X820X800mm 重量280Kg
39	泵站	JY -YZ	1个	容积100L 最高工作压力7 Mpa 排量10ml/rev 排量16ml/rev 驱动功率2.2KW/3KW	含:限压式变量叶片泵电机组合,定量叶片泵电机组合,吸油过滤器，精滤器，空气过滤器，液位计，温度传感器，油温冷却循环系统，安全阀
40	电液比例方向阀配比例放大器	4WRE6E8-10B/24Z4/M	1个	最大流量65L/min 重复精度￡1% 电磁铁最大流流1.5A
41	电液比例溢流阀配比例放大器	DBETR-10B/80M	1个	最高设定压力8MPa,最大流量3L/Min
42	电液比例调速阀配比例放大器	2FRE6-20B/10QM	1个	最大流量10L/Min,最小压差0.6~1MPa，压降0.1~0.6MPa
43	中泰数据采集卡	PCI8335A	1个	输入通道数：单端32路，双端16路，最大采样频率250KHz,输出通道数：单端4路

常用工具及易损件
序号	名称	型号	数量	备注
1	密封胶带		2卷
2	密封圈		1组
3	6"活动扳手		1个
4	19-22开口扳手		1个
5	22-24开口扳手		1个
6	24-27开口扳手		1个
7	3mm内六角扳手		1个
8	5mm内六角扳手		1个
9	6mm内六角扳手		1个
10	6"内卡环钳		1个
11	6"外卡环钳		1个
12	十字起		1把
13	一字起		1把
14	元件存放盆		3个
15	漏斗		1个
16	32"红色液压油	25kg

JYYB-IID电液比例与电液伺服性能检测综合实验台

电器配置清单

序号	名称	规格	数量	备注
1	可编程控制器	FX-14MR-D	1	三菱电机
2	手编器	FX-20P	1	1[选配]
3	PLC编程电缆	SC-09	1
4	PLC编程软件		1
5	继电器	MY4NJ	6	欧姆龙
6	接近开关	TX-SN5C-NPN	4	台湾北崎电气
7	霍尔元件	TX-12N4C-NPN	1
8	三相KW表	DK3-DV05	1
9	三相功率变送器	DQ33S-W3.3KW	1
10	开关电源	S200-24	1	上海任重仪表有限公司
11	开关电源	12V/55A	1	上海任重仪表有限公司
12	变压器	TK500	1	长沙麓山变压器总厂
13	变压器	TK35/24	1	长沙麓山变压器总厂
14	空气开关	DZ47-16A	1	施乃特电器有限公司
15	保险	RT18-32	3	施乃特电器有限公司
16	交流接触器	[JZC1-44/36V]	7	中国民扬电器集团
17	航空插	XS12/2P	16	迈峰仪表接插件厂
18	航空插	XS12/3P	11
19	航空插	XS12/4P	8
20	航空插	XS16/4P	1
21	红灯按扭	ZB2-BWB41C	1	施耐德电气
22	绿灯按扭	ZB2-BW31C	8
23	红灯按扭	ZB2-BWB42C	4
24	黄灯按扭	ZB2-BWB51C	6
25	转换按扭	PBC[Y090]LYA7	1	上海台博电器有限公司
26	方型按扭	LAS1J-22Z	1	淅江红波按扭制造有限公司
27	电压表	85C-V30V	1	凯达利仪表有限公司
28	电流表	85C-A20A	1	凯达利仪表有限公司
29	指示灯	NHC-24V	4	上海冯事达电气有限公司
30	接线端子	1534	2
31	数显转速板		1	嘉国教仪
32	数显温度板		1
33	信号转换板		1
34	液压台软件		1
35	压力传感器	PGS20S-10mpa	2	北崎电气有限公司
36	压力传感器	PGS20S-2mpa	7
37	涡轮流量传感器	LWGY-10	1
38	涡轮流量传感器	LWGY-4	1
39	位移传感器	WYDC160L	1	合肥高创传感器有限公司
40	数据采集卡	PCI8310	1	中泰研创科技有限公司
