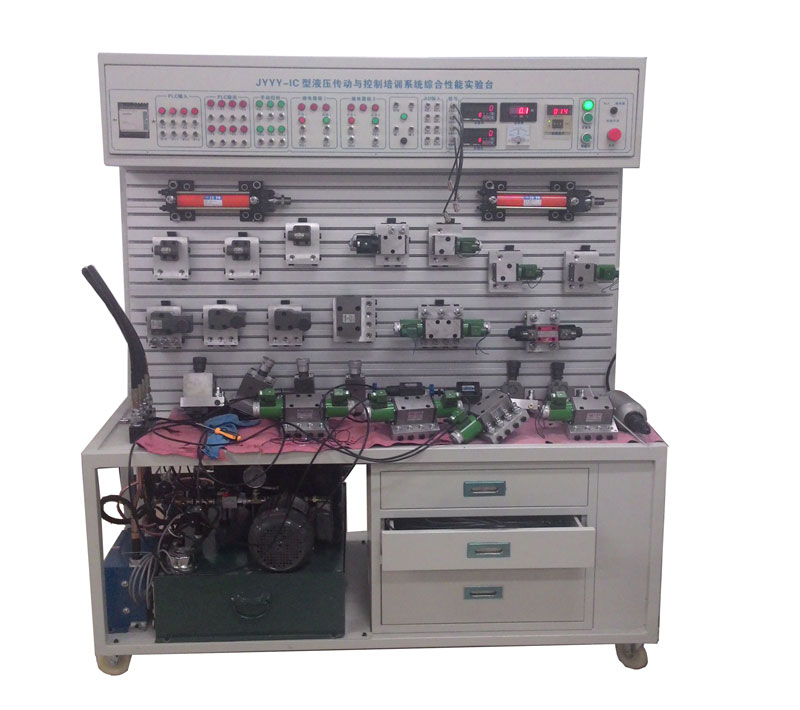

（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）
一、技术参数
限压式变量叶片泵组：
型号：YBX-16
压力：6.3MPa
排量：16mL/r
转速：1450r/min
驱动功率：4KW
电源：220V/380V 50HZ
定量叶片泵组：
型号：YB1-6
压力：6.3MPa
排量：6mL/rev
转速：1450r/min
驱动功率：1.5KW
电源：220V/380V 50HZ
冷却器：
型号：AW0608
压力：1.4MPa
流量：20L/min
功率：65W
电源：220V
二、实验项目：
（一）液压回路功能验证实验
1. 压力控制回路
（1）调压回路:
a. 单级调压回路
b. 单级远程调压回路
c. 两级调压回路
d. 两级远程调压回路
e. 三级调压回路
f. 双压回路
（2）减压回路
a. 一级减压回路
b. 二级减压回路
（3）保压回路
a. 单向阀保压回路
b. 液控单向阀保压回路
c. 换向阀保压回路
d. 辅助泵保压回路
（4）卸荷回路
a. 三位四通M型中位机能换向阀卸荷回路
b. 三位四通H型中位机能换向阀卸荷回路
c. 二位二通电磁换向阀卸荷回路
d. 先导式溢流阀卸荷回路
e. 行程阀卸荷回路
f. 压力控制卸荷双泵供油回路
g. 电磁阀控制卸荷双泵供油回路
（5）平衡回路
a. 顺序阀平衡回路
b. 液控单向阀平衡回路
c. 单向节流阀平衡回路
d. 液控单向阀和单向节流阀的平衡回路
e. 平衡与保压回路
f. 液控顺序阀平衡回路
（6）缓冲回路
a. 调速阀缓冲回路
b. 溢流阀缓冲回路
2. 速度控制回路
（1）节流调速回路
a. 节流阀进油节流调速回路
b. 调速阀进油节流调速回路
c. 节流阀回油节流调速回路
d. 节流阀旁路节流调速回路
e. 调速阀旁路节流调速回路
f. 单节流阀双向进油节流调速回路
g. 单节流阀双向回油节流调速回路
h. 双节流阀双向进油节流调速回路
i. 双节流阀双向回油节流调速回路
j. 有背压阀的进油节流调速回路
k. 调速阀回油节流调速回路
（2）增速回路
a. 单向阀控制差动连接增速回路
b . 二位三通电磁换向阀差动连接增速回路
（3）速度变换回路
a. 用行程阀的快慢速换接回路
b. 二位二通电磁阀差动连接速度变换回路
c. 二位三通电磁阀差动连接速度变换回路
d. 调速阀串联速度变换回路
e. 调阀并联进油控制速度变换回路
f. 调速阀并联回油控制速度变换回路
g. 双向速度变换回路
h. 进油控制速度变换回路
i. 回油控制速度变换回路①
j. 快慢速转换回路
k. 回油控制速度变换回路②
3. 方向控制回路
（1）换向回路
a. 二位四通电磁阀控制连续往复运动回路
b. 三位四通电磁阀控制连续往复运动回路
（2）锁紧回路
a. 三位四通电磁换向阀O型中位机能锁紧回路
b. 三位四通电磁换向阀M型中位机能锁紧回路
c. 单向阀锁紧回路
d. 液控单向阀锁紧回路
4. 多缸控制回路
（1）顺序动作回路
a. 压力继电器控制顺序动作回路
b. 单顺序阀控制顺序动作回路
c. 行程开关控制顺序动作回路
d. 行程阀控制顺序动作回路
e. 双顺序阀控制顺序动作回路
f. 顺序阀与行程开关联合控制顺序动作回路
g. 压力继电器与行程开关联合控制顺序动作回路
（2）同步动作控制回路
a. 调速阀出油节流同步回路
b. 调速阀进油节流同步回路
c. 进油节流双向同步回路
d. 回油节流双向同步回路
（三）液压元件性能实验
1. 液压泵静态动态特性实验：
2. 溢流阀静态动态性能实验
3. 流量阀静态特性实验
a. 节流阀稳态流量—压力特性
b. 调速阀稳态流量—压力特性
（四）液压回路性能实验
1. 节流调速回路性能实验
a. 节流阀进油节流调速回路速度—负载特性
b. 节流阀旁路节流调速回路速度—负载特性
c. 调速阀进油节流调速回路速度—负载特性
（五）比例阀控伺服缸位移闭环控制实验
（六）伺服阀控伺服缸位移闭环控制实验
三、实验台配置
液压元器件配置
|
序号 |
名 称 |
型号 |
数量 |
备 注 |
|
1 |
双作用单出杆油缸 |
HOB32*150LA |
2件 |
嘉国教仪 |
|
2 |
卸荷式调压总阀 |
YC-10 |
1件 |
嘉国教仪 |
|
3
|
先导式溢流阀 |
Y-10B |
1件 |
广研所 |
|
Y-25B |
1件 |
|||
|
4 |
直动式溢流阀 |
DG-02 |
2件 |
主阀 |
|
5 |
远程调压阀 |
YF-B8H1-S |
2件 |
上海东方 |
|
6 |
先导式减压阀 |
J-10B |
1件 |
广研所 |
|
7 |
顺序阀 |
X-25B |
2件 |
广研所 |
|
8 |
压力继电器 |
EYX15-5 |
1件 |
德克玛 |
|
9 |
节流阀 |
L-10B |
2件 |
广研所 |
|
10 |
调速阀 |
T-10B |
2件 |
广研所 |
|
11 |
单向阀 |
I-10B |
3件 |
广研所 |
|
12 |
液控单向阀 |
IY-25B |
1件 |
广研所 |
|
13 |
二位二通行程换向阀 |
22C-25B |
1件 |
广研所 |
|
14 |
二位二通电磁换向阀 |
22E2-25BH |
1件 |
广研所 |
|
22E2-25B |
2件 |
|||
|
15 |
二位三通电磁换向阀 |
23E2-25B |
1件 |
广研所 |
|
16 |
二位四通电磁换向阀 |
24E2-25B |
2件 |
广研所 |
|
17 |
三位四通电磁换向阀 |
34E2-25B |
2件 |
广研所 |
|
34E2-25BH |
1件 |
|||
|
DSG-01-3C60 |
1件 |
德克玛 |
||
|
18 |
液控顺序阀 |
XY-25B |
1个 |
广研所 |
|
19 |
量筒 |
JY-YL |
1件 |
嘉国教仪 |
|
20 |
快换接头 |
JY -KJ |
40套 |
嘉国教仪 |
|
21 |
快换接头(单头) |
JY -DT |
76个 |
嘉国教仪 |
|
22 |
螺纹接头 |
JY -JT |
30个 |
嘉国教仪 |
|
23 |
管用直通接头 |
JY -ZT |
16个 |
山东鲁盾 |
|
24 |
管用直角接头 |
JY -GZ |
16个 |
山东鲁盾 |
|
25 |
聚氨酯高压油管 |
XPUΦ8-1 |
16根 |
山东鲁盾 |
|
26 |
三通接头 |
JY -SF3 |
6个 |
嘉国教仪 |
|
27 |
四通接头 |
JY -SF4 |
2个 |
嘉国教仪 |
|
28 |
快换连接底板 |
JY -KD |
36个 |
嘉国教仪 |
|
29 |
油路板 |
JY -YLB |
28个 |
嘉国教仪 |
|
30 |
油缸底板 |
JY -DB |
2个 |
嘉国教仪 |
|
31 |
顶缸座 |
JY -GZ |
1个 |
嘉国教仪 |
|
32 |
压力表 |
YTN60 |
2个 |
红旗仪表 |
|
33 |
钢架铝合金T型槽面板 |
JY -ZT |
1个 |
嘉国教仪 |
|
34 |
泵站 |
JY -YZ |
1个 |
含:变量叶片泵电机组合,定量叶片泵电机组合,吸油过滤器，空气过滤器，液位计，温度传感器，油温冷却循环系统 |
|
35 |
比例换向阀配放大板 |
4WRE6E8-10B/24Z4/M |
1套 |
北京华德 |
|
36 |
比例伺服阀配放大器 |
TDY6 |
1套 |
北京机床所 |
常用工具及易损件
|
序号 |
名 称 |
型号 |
数量 |
备 注 |
|
1 |
密封胶带 |
|
2卷 |
|
|
2 |
密封圈 |
|
1组 |
|
|
3 |
6"活动扳手 |
|
1个 |
|
|
4 |
19-22开口扳手 |
|
1个 |
|
|
5 |
22-24开口扳手 |
|
1个 |
|
|
6 |
24-27开口扳手 |
|
1个 |
|
|
7 |
3mm内六角扳手 |
|
1个 |
|
|
8 |
5mm内六角扳手 |
|
1个 |
|
|
9 |
6mm内六角扳手 |
|
1个 |
|
|
10 |
6"内卡环钳 |
|
1个 |
|
|
11 |
6"外卡环钳 |
|
1个 |
|
|
12 |
十字起 |
|
1把 |
|
|
13 |
一字起 |
|
1把 |
|
|
14 |
元件存放盆 |
|
3个 |
|
|
15 |
漏斗 |
|
1个 |
|
|
16 |
46"抗磨液压油 |
50kg |
|
电器配置清单
|
序号 |
名 称 |
型 号 |
数量 |
备 注 |
|
1 |
可编程控制器 |
FX1S-20MR-001 |
1 |
三菱电机 |
|
2 |
手编器 |
FX-20P |
1 |
1[选配] |
|
3 |
PLC编程电缆 |
SC-09 |
1 |
三菱电机 |
|
4 |
PLC编程软件 |
|
1 |
|
|
5 |
继电器 |
MY4NJ |
6 |
欧姆龙 |
|
6 |
接近开关 |
TX-SN5C-NPN |
4 |
台湾北崎电气 |
|
7 |
霍尔元件 |
TX-12N4C-NPN |
1 |
|
|
8 |
三相KW表 |
DK3-DV05 |
1 |
|
|
9 |
三相功率变送器 |
DT33S-W3.3KW |
1 |
|
|
10 |
开关电源 |
S200-24 |
1 |
上海任重仪表有限公司 |
|
11 |
开关电源 |
12V/55A |
1 |
|
|
12 |
变压器 |
TK500 |
1 |
长沙麓山变压器总厂 |
|
13 |
变压器 |
TK35/24 |
1 |
长沙麓山变压器总厂 |
|
14 |
空气开关 |
DZ47-16A |
1 |
施乃特电器有限公司 |
|
15 |
保险 |
RT18-32 |
3 |
|
|
16 |
交流接触器 |
[JZC1-44/36V] |
7 |
中国民扬电器集团 |
|
17 |
航空插 |
XS12/2P |
16 |
迈峰仪表接插件厂 |
|
18 |
航空插 |
XS12/3P |
11 |
|
|
19 |
航空插 |
XS12/4P |
8 |
|
|
20 |
航空插 |
XS16/4P |
1 |
|
|
21 |
红灯按扭 |
ZB2-BWB41C |
1 |
施耐德电气 |
|
22 |
绿灯按扭 |
ZB2-BW31C |
8 |
|
|
23 |
红灯按扭 |
ZB2-BWB42C |
4 |
|
|
24 |
黄灯按扭 |
ZB2-BWB51C |
6 |
|
|
25 |
转换按扭 |
PBC[Y090]LYA7 |
1 |
上海台博电器有限公司 |
|
26 |
方型按扭 |
LAS1J-22Z |
1 |
淅江红波按扭制造有限公司 |
|
27 |
电压表 |
85C-V30V |
1 |
凯达利仪表有限公司 |
|
28 |
电流表 |
85C-A20A |
1 |
|
|
29 |
指示灯 |
NHC-24V |
4 |
上海冯事达电气有限公司 |
|
30 |
接线端子 |
1534 |
2 |
嘉国教仪 |
|
31 |
数显转速板 |
|
1 |
嘉国教仪 |
|
32 |
数显温度板 |
|
1 |
|
|
33 |
液压台软件 |
|
1 |
|
|
34 |
转换模块 |
|
1 |
嘉国教仪 |
|
35 |
压力传感器 |
PGS20S-10mpa |
3 |
北崎电气有限公司 |
|
36 |
涡轮流量传感器 |
LWGY-10 |
1 |
|
|
37 |
位移传感器 |
WYDC160L |
1 |
合肥高创传感器有限公司 |
|
38 |
数据采集卡 |
PCI8310 |
1 |
中泰研创科技有限公司 |
|
39 |
AD卡 |
|
1 |
|
|
40 |
信号转换板 |
|
1 |
