（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

一、 实验台基本组成：

实验台主要由双面铝合金T型槽台架，液压泵站及液压元件，空气压缩机及气动元件，电气模块及插销板。PLC可编程控制器等组成。

二、实验项目

液压实验

（一）认知实验：

1．液压元件的认知实验；

2．液压回路的创新搭接实验；

（二）回路验证实验：

一）压力控制回路实验

1.调压回路

a.单级调压回路；

b.单级远程调压回路实验；

c.多级压力回路实验；

d.两级调压回路；

e.双压回路。

           2.减压回路

3.保压回路

a.单向阀保压回路

b.换向阀保压回路

           4.卸荷回路

a.M型中位机能卸荷回路

b.二位二通电磁阀卸荷回路

c.先导式溢流阀卸荷回路

5.平衡回路

6.平衡与锁紧回路

7.缓冲回路

二）速度控制回路

1.节流阀调速回路

a.节流阀进油节流阀调速回路实验

b.节流阀回油节流调速实验

c.节流阀旁路节流阀调速回路实验

d.单节流阀双向进油节流阀调速回路实验

e.单节流阀双向回油节流阀调速回路实验

f.双节流阀双向进油节流阀调速回路实验

g.双节流阀双向回油节流阀调速回路实验

h.有背压的进油节流阀调速回路实验

i.双压双向节流阀调速回路实验

2.增速回路

a.单向阀控制差动连接增速回路实验

b.二位三通电磁阀控制差动连接增速回路实验

c.增速控制回路实验

3.速度变换回路

a.二位二通电磁阀差动连接快慢速度变换回路实验；

b.二位三通电磁阀差动连接快慢速度变换回路实验；

c.双向速度变换回路实验

d.进油控制速度变换回路实验

e.回油控制速度变换回路实验

f.快慢速度变换回路实验

4.方向控制回路实验

5.换向回路实验

a.二位四通电磁阀控制连续往复换向回路实验

b.三位四通电磁阀控制连续往复换向回路实验

6.锁紧回路

a.三位四通电磁阀换向阀O型中位机能锁紧回路实验

b.三位四通电磁阀换向阀M型中位机能锁紧回路实验

c.单向阀锁紧回路

三）多执行元件动作回路实验

1.顺序动作回路实验

a.压力控制多缸顺序动作回路实验

b.行程控制多缸顺序动作回路实验

2.同步动作回路实验

3.PLC控制逻辑验证实验

4.液压与机械联合应用实验

a.液压缸控制车门开关机构实验

b.液压缸与行程开关联合控制挖掘机构实验

c.液压缸控制机械手腕抓取机构实验

d.液压缸控制自卸车机构实验

气动控制回路：

1.压力控制回路（包括双压回路）

2.速度控制回路（包括节流调速，快慢速转换回路）

3.多缸程序控制回路（包括行程控制与时间控制顺序动作回路，顺序与同步联合控制回路）

4.逻辑控制回路（包括与门、或门和双稳控制回路）

5.双作用气缸进口节流调速回路实验

6.双作用气缸出口节流调速回路实验

7.单电控速度变换回路实验

8.双作用气缸单电控自动往复运动回路

9.双作用气缸-电联合控制连续往复运动

10.电-气联合控制顺序动作回路

面向气动系统的电气控制设计验证实验

面向液压和气动系统的PLC控制逻辑验证实验

配置液压元件、气动元件和电气元件涵盖下的其它机电液气一体化创新设计实验

三、功能及特点

1．双面铝合金T型槽式安装板，将机电液实验与机电气实验配置台架两面，一机两用，占地面积少，购置费用低

2．扩展的模块化设计、开放式柔性组合可方便的融入你的创意

3．无故障启动、操作失误或实验失败不发生安全事故，具有良好的工作可靠性和失败安全性。

4．液压元件均为工业用液压元器件，均配有铝合金油路底板及特制专用快换安装底板；气动元件采用低功耗，无须润滑的标准工业元件，均配有特制快换安装底板；采用平面密封新工艺的新一代快换接头，压降小，系统工作时插拔无泄露，明细见配置清单。

5．可实现手控、气控、电控、PLC控制等多种控制方式。

6．实验交叉、综合运用机械、电子、液压与气动、控制、测试、计算机等多学科知识。

7．有具体的控制对象，实验设计贴近机电液（气）产品设计，实验过程模拟工业现场过程。有利培养学生创造性解决实际工程问题能力。

8．实验过程实践性强，学生自己设计实验，自己动手安装调试液压及气动线路，自己动手连接电气系统，自己动手编写和调试PLC程序。

   9．配有新一代组态模拟动态控制软件，其功能：

a.三维虚拟液压回路的演示与控制

b.单个液压元件的三维虚拟工作原理演示，拆装演示

c.软件设有零件库，学生可以进行创新回路组合虚拟实验

10、 实验台设置有双重自动保护系统，油温自显，光电开关控制，液压及气动元件电压均为24V； 独立可变量液压泵站供油系统，低噪音的电机叶片泵组合，后置风冷却器。模块化、标准化、通用化设计，配十字滑台机构、车辆自动门开闭机构等多种典型配置。

四、主要技术参数：

1、电机泵站组           1HP+VP1-12-70

                         电源： 220V / 380V     50HZ

                          功率：0.75KW

                          转速：1450r/min

                          压力：7MPa

                          流量：12L/min

                        油箱容积：60L

                          实验压力：≤1MPa

                          外形尺寸：1590×545×1790mm

                          重量：100Kg

  2、静音无油空气压缩机    型号TYW-1

                        电压220V   50HZ

                        功率 550W

                        转速1400r/min

                        启动压力（运行中）0.45MPa(0.1-0.8Mpa可调)

                        停机压力（运行中）0.75Mpa

                        额定排气量 ≥55L/min(0.4Mpa时)

                        噪音       ≤58Db（A）

                        储气罐溶积  22L

                        重量        25Kg

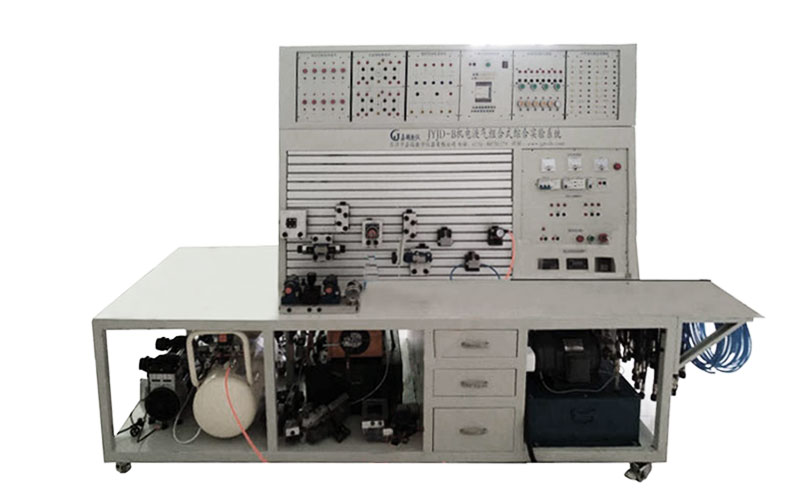

              JYJD-B型多功能机电液气一体化综合实验台

主要液压元件配置



电机泵组-数量1

型号1HP+VP1-12-70

双作用油缸-数量2

型号HOB32×150LA

调速阀-数量1

直动式溢流阀-数量1



型号DG-02

单向阀-数量1

型号I-10B

液控单向阀-数量1

型号IT-10B



二位四通电磁阀-数量1

型号DSG-01-32C2

三位四通电磁阀（O）-数量1

型号DSG-01-32C2

三位四通电磁阀（Y）-数量1

型号DSG-01-3C60油管-数量6

型号 XPUΦ8-1

三通接头—数量2

型号3A210-06

JDYQ模块化机电液气综合实验台

主要气动元件配置

单作用汽缸 -数量2

型号MSAL-20×100LB

双作用汽缸 -数量2

型号MAL-20×100LB

减压阀 -数量1

型号AR2000

梭阀 -数量1

型号KV-06

单向节流阀 -数量2

型号ASC100-06

快速排气阀 -数量1

型号QE-02

两位三通气动阀 -数量1

     单气控

型号3A210-06

两位五通气动阀 -数量1

单气控

型号4A210-06

两位五通气动阀 -数量1

双气控

型号4A220-06

两位三通机械阀 -数量1

型号3A210-06

手动阀 -数量1

型号3A210-06

空气压缩机 -数量2台1个

型号TYW-1

元件柜. 1只

（气动延时阀. 常闭式；2台1只.双压阀2台 1只）

压力顺序阀常闭式； 1只

液压马达2台1只工作压力6MPa(60bar)；最大允许压力12MPa(120bar)；最大回油压力5MPa(50bar)；等效容量每转8.2cm3，0–10l/min 相当于0–1220 r.p.m，

流量传感器2台1只工作电压：24 VDC；测量范围：0–10L/min；模拟量输出：0–10 V，

压力传感器4台1只 带显示；压力测量范围：0 ~ 1000 kPa (0 ~ 10 bar)；电源：15 ~ 30 V DC；输出信号：电压输出 0 ~ 10 V DC

10.压力开关，电子式，工作电压：18 – 35 V DC；开关输出：2 x正逻辑，最大1.2 A；测量范围及最大允许压力：10 MPa (100 bar)；模拟量输出：0–10V，1只

               JDYQ模块化机电液气综合实验台

主要电气元件配置表

电信号行程开关 -数量4

JYJD-B型多功能机电液气一体化综合实验台

密封胶带—数量1

全套密封圈—数量20

6“活动扳手—数量

1

17-22开口扳手—数量1

24-27开口扳手—数量1

4mm内六角扳手—数量1

5mm内六角扳手—数量1

6mm内六角扳手—数量1

十字起—数量1

一字起—数量1

元件存放盆—数量3

32#红色液压油—25Kg
