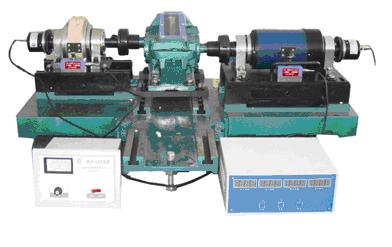

JYCX-B型齿轮效率综合实验台
产品简介: 由于由齿轮传动部件-减速器构成的传动系统是机械设计的主要内容,因此对减速器传动系统(包括联轴节)的动态了解将使学生对减速器的设计有更加深刻的认识,以提高学生的综合设计能力,同时为了煅练学生的动手能力,我们设计让学生自己装配实验台。
7x24小时咨询热线 13667316246  13606500984
通过微信联络


(特别说明:长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产,以下为实验设备基础参数,如需定制请电话联系


一、机械部分:

1、该实验台采用台式结构负载采用磁粉制动方式,实验齿轮有单级圆柱直齿轮

斜齿圆柱齿轮:m=2,i=10

蜗轮蜗杆:m=2,i=50

圆锥齿轮:m=2,i=5

2、检测齿轮可更换装配。

3、减速器顶部有透明视窗,以观察齿轮啮合情况,并可更换不同润滑油。

二、检测部分:

1、配数据检测箱,其面板可显示输入输出转速、转矩及负载力。

2、实验台共配有四个传感器:2个测力传感器(10kg、20kg),2个光栅角位移传感器。

3、数据通过A\D板输入计算机处理,数据检测箱与计算机采用串口通讯方式。

三、实验目的:

1、观察不同减速器在不同介质状态下的传动情况。

2、测试在不同情况下(不同润滑介质、不同传动组合)的传动系统效率。

四、实测部分

配套测试系统可通过计算机控制(全自动)或手动操作实时显示各检测参数及齿轮传动的适时变化曲线。

五、主要技术参数:

1、驱动电机功率:600W

2、工作调速范围:0-800rpm。

3、外型尺寸:1256×807×685mm

4、实验台重量:300kg

5、负载安装中心高:h =148mm

6、CZ5磁粉制动器最大扭矩:50N.m
