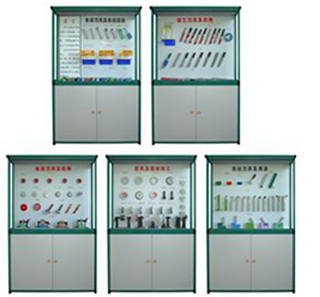

JSG-I型金属刀具陈列柜
产品简介: 金属切削加工是运用机床和刀具,按预定的加工要求从坯件上切去多余金属的加工方法,它是机械加工方法,机械制造业中应用较广泛的加工方法之一,在金属切削过程中,刀具与工件之间始终存在切削与抵抗切削的矛盾,并按一定的规律演化。这套陈列柜共有5个分柜。
7x24小时咨询热线 13667316246  13606500984
通过微信联络

(特别说明:长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产,以下为实验设备基础参数,如需定制请电话联系

柜号

单柜名称

陈列柜内容

1

车床刀具及车削运动

45°车刀、75°高强度车刀、90°车刀、切断刀、成形刀、车螺纹刀、带卷屑槽的楼形螺纹精车刀、硬质合金可位车刀、高速钢切刀、带有加强肋的断面车、单轮滚花刀、双轮滚花刀、圆形成形车刀、强性刀杆螺纹车刀、主剖面系及其角度、法剖面系及其角度、进给、切削剖面系及其角度

2

创削刀具及刨削

切刀、平面剖刀、样板刀、角度刀、偏刀、弯切刀、平刀头平面剖刀、装配式剖刀、圆刀头平面剖刀、左偏刀、左偏刀、不锈钢板切继刀、切刀的几何形状、剖平面、强力割刀、剖燕尾形工件、剖台阶、剖形槽、剖斜面

3

钳工刀具及应用

麻花钻构成(锥柄式),锥形锪钻120°,锥形锪钻60°,整体式圆柱铰刀(机用),整体式圆柱铰刀(手用),螺旋槽手用铰刀,可调式手用铰刀,柱形锪钻,成套锥铰刀(三种),硬质合金机用铰刀(直柄式),硬质合金机用铰刀(锥柄式),麻花钻改磨柱锪钻,扁錾,尖錾,扩孔钻,油槽錾,固定式带槽研磨棒,曲面刮刀,圆板牙,丝锥。

4

铣削刀具及应用

键槽铣刀,成形铣刀,角度铣刀,圆柱形铣刀,半圆铣刀,立铣刀,整体焊接式铣刀,齿轮铣刀,直齿三面刃铣刀,错齿三面刃铣刀,硬质合金端铣刀,铣阶台,圆柱铣刀,铣端面铣特型面

5

磨具及磨削加工

筒形砂轮,平行砂轮,单斜边砂轮,双斜边砂轮,单面凹带锥砂轮,单面凹砂轮,双面凹砂轮杯形砂轮,碗形砂轮,碟形砂轮,磨量规砂轮,平行砂瓦,薄片砂轮,扇形砂瓦,凸平行砂瓦,梯形砂瓦,平凸形砂瓦,外圆磨削,平面磨削,内圆磨削,成形磨削。

一、陈列柜技术规格:

(1) 陈列柜模型由优质合金铝(模型)、实物模型、工程塑料(底座)精加工制造,陈列柜体用厚度大于1.2mm的冷轧板成型、表面喷塑处理,柜内面板采用豪华铝塑板制作,柜上部日光灯照明,配置带锁玻璃门。

(2) 金属件模型表面作防锈处理,非金属件10年不老化。

二、主要技术参数:

(1)、陈列柜规格:1200×400×1900(长×宽×高)

(2)、输入电压:交流电220V±10%     功率:400W

三、提供技术文件

1、《使用说明书》1份

2、《实验指导书》1份
