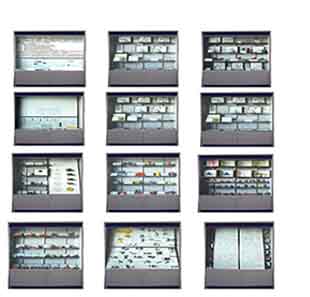

JJK-I型机械制图陈列柜(12柜)
产品简介: 机械制图是工程图学课程教学的重要内容,是培养高素质机械类创新型人才必须加强的一项工程实践能力。JJK-II型机械制图陈列柜是根据国家最新标准(GB/T4458.1-2002)编制而成,采用典型画法几何模型及机械零部件模型,配合相应的图文资料,介绍机械制图课程的基本内容。这套陈列柜共有12个分柜。
7x24小时咨询热线 13667316246  13606500984
通过微信联络

(特别说明:长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产,以下为实验设备基础参数,如需定制请电话联系

一、陈列柜功能与特点

    本公司生产的JJK-I型制图陈列柜具有以下特点:

(1)   以国家推荐的优秀教材为依据进行设计与精心制造,具有“实物教材”的特质,可以实现课程的“直观教学”和“形象化”教学;

(2)   陈列柜中设计了富有启发性的图示思考题,能够提高学生学习兴趣,使陈列柜具有促进“自主性学习”和“探究性学习”的效果;

(3)   提供《机械制图认知实验指导书》,使陈列柜具有实验教学的功能。

序号

名称

内容

备注

第一柜

制图基本知识与工具

前言,图纸幅面尺寸,图框格式,规定比例标准定体,铅笔,带橡皮擦的铅笔,圆形量角器,比例尺,几何板,橡皮擦,大圆规,小圆规,三角尺(2种),扁尺(2种)。

实物

第二柜

点、直线、平面的投影

点在V、H、W面体系中的投影,投影面平行线(3种),平面投影的特性,(3件),中心投影法,正投影法,斜投影法,投影面平行面的投影图例(3种),一般位置直线,作线段AB3、2的分点C。

模型用彩色玻璃球,不锈钢丝制作,投影板采用优质白色钙塑板制作。

第三柜

点、直线、平面的相对位置

两点的相对位置,平行两直线的投影位置,交叉的两直线位置,一般位置直线的投影图,用辅助线法求直线与平面的惯穿点。

利用投影的集聚性求两平面的交线,处于投影面平行面位置的迹线平面(3件)。

彩色有机玻璃等。

第四柜

曲线、曲面

斜置的圆柱、斜圆柱、左上角有四分之一圆柱槽的四棱柱,斜置的圆锥、斜圆锥、上下倒置的圆台,有半个圆台槽的半圆柱,有半球槽的圆柱体、组合回转体实例(1),组合回转体实例(2),顶尖、圆环、圆柱中间开槽、斜切圆柱、球的截交线、圆柱交线球面的水平投影的转向轮廓线、圆锥与平面的截交线的投影、双曲抛物面、单叶回转双曲面(2件)、柱状面、锥状面。

优质香樟木制作、表面彩色油漆区分。

第五柜

相惯线

两圆柱正交相惯的两种情况(3件)、作圆柱圆锥的相惯线、圆柱与圆锥相惯(3种)、圆柱穿孔的相惯线(轴向圆柱孔、不等径圆柱孔、等径圆柱孔),圆台与半球的相惯线,相惯线的特殊情况(3种)。

优质香樟木制作、表面彩色油漆区分。

第六柜

表面相交

正六棱柱投影、圆柱的投影、圆锥的投影、圆球的投影、三棱锥表面投影、半圆球凹槽投影、圆锥表面取点、圆锥截交线投影、立体表面交线实例模型(10件)

优质香樟木制作、表面彩色油漆区分。

第七柜

组合体

组合体的组合形式,组合体的分类(切割型、叠加型、综合型)、组合体(7件)、看组合体视图(9件)。

优质香樟木制作、表面彩色油漆区分。

第八柜

机件的表达方式

视图(3件)、剖面(2件)、简化画法(2件)、剖视(局部剖视、阶梯剖、连杆的旋转剖、剖视图、半剖视图、盘盖旋转剖、剖视图)。


第九柜

零件图表达方式

跟刀架、手轮、端盖、涡轮减速箱、端盖、支架、阀盖、摇臂等。

优质铝合金制作。

第十柜

装配图表达方式

三星齿轮传动机构、折角阀、滑动轴承、铣刀头、机用虎钳。

优质铝合金制作。

第十一柜

标准件

常用标准螺纹(三角形、梯形、锯齿形、圆柱管螺纹、单线螺纹、双线螺纹、双头螺柱联接、螺栓联接),常用的螺栓改紧固件(开槽盘头螺钉、内六角圆柱头螺钉、十字槽沉头螺钉、开槽锥端紧定螺钉、六角头螺栓、双头螺柱、I型六角螺母、六角开槽螺母、平垫圈、弹簧垫圈),

轴承(单列向心球轴承、圆锥滚子轴承、推力球轴承),焊接件、焊接接头形式(对接接头、T型接头、角接接头、搭接接头)。


第十二柜

习题集模型

本习题集型由支架,端盖等50件模型组成

优质香樟木制作、表面彩色油漆区分。

二、陈列柜技术规格:

(1) 陈列柜模型由优质香樟木、铝合金、工程塑料精加工制造,陈列柜体采用1.2mm的冷轧板成型、表面喷塑处理,柜内面板采用豪华铝塑板制作,柜上部日光灯照明,配置带锁玻璃门。

(2) 金属件模型表面作防锈处理,非金属件10年不老化。

三、主要技术参数:

(1)、陈列柜规格:1200×400×1900(长×宽×高)

(2)、输入电压:交流电220V±10%     功率:400W

四、提供技术文件

1、《使用说明书》1份

2、《实验指导书》1份
