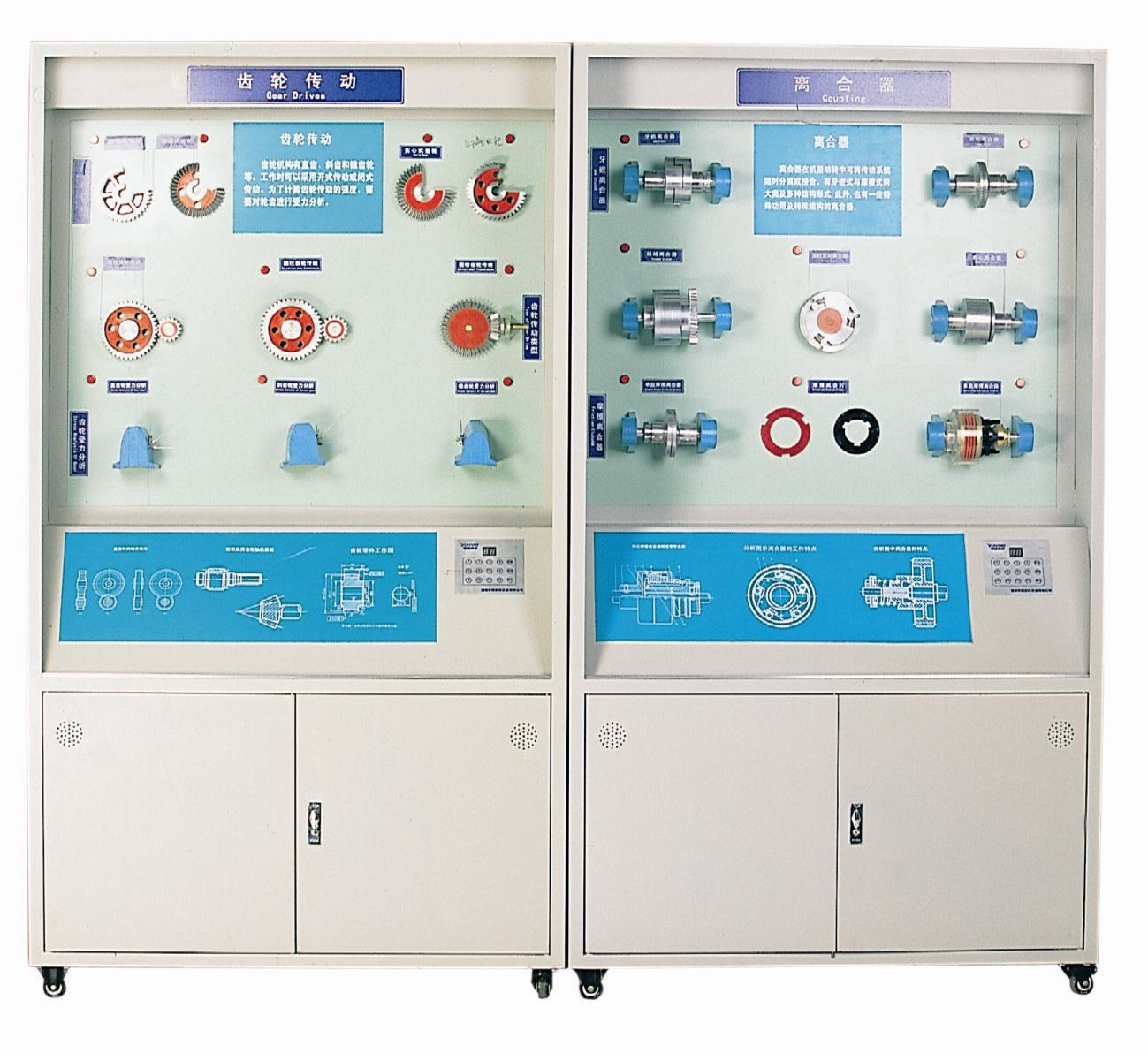

JLG-III型机械设计(零件)陈列柜 (20柜型)
产品简介: 本产品按照机械设计(机械零件)课程教学基本要求设计制作,可供该课程建立零件陈列室以进行教学之用。全套陈列柜共20个,系统展示联接、机械传动、轴系零部件以及其它零件等的结构类型及有关设计内容。
7x24小时咨询热线 13667316246  13606500984
通过微信联络


(特别说明:长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产,以下为实验设备基础参数,如需定制请电话联系


第一柜  常用标准件及螺旋传动


悬置螺母(实物)

园螺母(实物)

园螺母止动垫圈

园柱管螺纹

六角厚螺母

(实物)

环形螺母

(实物)

普通平垫

(实物)

园锥管螺纹

六角自锁螺母(实物)

单耻动垫圈

弹簧垫圈

(实物)

单线螺纹

六角螺母(实物)

双耳止动垫圈

方斜垫圈

(实物)

双线螺纹

盖形螺母(实物)

外舌止动垫圈

矩形螺纹

三线螺纹

六角槽螺母

(实物)

外卡

(实物)

锯齿形螺纹

千斤顶

方螺母(实物)

内卡(实物)

梯形螺纹

螺杆传动

六角扁螺母

(实物)

内齿弹性垫圈

普通细牙螺纹

台虎钳

蝶形螺母

(实物)

外齿弹性垫圈

普通粗牙螺纹


第二柜  常用标准件及螺纹联接


方头紧定螺钉(实物)

六角头铰制孔螺栓(实物)

T型槽用螺栓

(实物)

半圆螺钉联接

(实物)

半园螺钉

(实物)

十字沉头螺钉

(实物)

吊环螺钉

(实物)

吊环螺钉联接

(实物)

内六角螺栓(实物)

地脚螺钉联接

(实物)

不正确

(实物)

T型槽螺栓联接

(实物)

等长双头螺栓(实物)

双头螺柱

(实物)

斜台

(实物)

双螺母止动弹簧垫圈

(实物)

焊接头螺栓(实物)

内六角尖端螺钉(实物)

(实物)(实物)

单耳双耳垫圈止动

(实物)

腰环螺柱(实物)

内六角紧定螺钉(实物)

凸台

(实物)

自锁螺母开口销止动

(实物)

钩头螺柱(实物)

正确

(实物)

腰环螺栓联接

(实物)

外舌圆螺母止动

(实物)

马车螺钉

(实物)

减载套筒

(实物)

双头螺栓联接

(实物)

六角螺栓A(实物)

减载键

(实物)

等长螺栓联接

(实物)

六角螺栓B(实物)

减载销

(实物)

钩头螺钉联接

(实物)


第三柜  常用标准件及键联接


导向平键

钩头滑键

导向平键联接

钩状楔键联接

双园头平键

园柱端滑键

方头平键联接

切向键联接

方头平键

园头楔键

双园头平键联接

半园键联接

单园头平键

方头楔键

单园头平键联接

钩头滑键联接

切向键

钩头楔键

园头楔键联接

园柱端滑键联接

园头平键

半园键

方头楔键联接

注:全部铝制



第四柜  键销及其联接


三角形花键

销轴

槽销之二

六角形无键联接

渐开线花键

圆锥开尾销

开口销

三角形无键联接

矩形花键

定位销

联接销

方形无键联接

侧面定心

圆柱销

螺纹圆锥销应用

槽销应用

内径定心

弹簧销

开口销应用

弹性环联接

外径定心

内螺纹圆锥销

开尾圆锥销的应用

安全销联接

螺栓销

槽销之一

圆锥肖应用

圆锥销


第五柜  铆接焊胶接过盈配合


七种常用的铆接后铆钉型式

角接头五种

锥形及育孔接头三种

双盖板对接逢

压配合构件的结构

双接焊线

搭接逢

轴承无辅助件联接

园柱形接头四种

单盖板对接逢

连缘焊接线

过盈配合联接

板件接头九种

焊逢的基本型式


第六柜  带传动


七种V型带的戳面尺寸比照(实物)

原始式

同步齿形带

(实物)

平型带传动受力情况

同步齿形带传动

(实物)

多楔带

(实物)

YZABCDEV型带传动受力情况

V型带传动

(实物)

平皮带

(实物)

实心式

(铝制)

平皮带传动

(实物)

帆布带

(实物)

孔板式

园带(实物)

平胶带(实物)

轮辅式

V型带(实物)

活动V型带(实物)


第七柜  带的张紧装置及初拉力控制


滑道式定期张紧装置

(实物)

内则张紧轮张紧装置

(实物)

摆架式定期张紧装置

(实物)

外则平型带张紧装置

(实物)

利用电机重量自动张紧装置

(实物)


第八柜  链传动


链传动(铝制)(实物)

开口销式(实物)

螺栓联接式(实物)

原始链传动

外导片

(实物)

整体式

(实物)

双例链(实物)

内导片(实物)

焊接式

单例链(实物)

滚柱式

孔板式

弹簧卡片式(实物)

轴牙式

整体式双例链轮

过度连接式(实物)

园销式

牙盘(实物)


第九柜  齿轮传动


直齿园柱齿轮啮合传动

直齿园锥齿轮啮合传动

磨损

斜齿园柱齿轮啮合传动

园信内啮合齿轮传动

直齿折断

园柱人字齿轮传动

塑性变形

直齿受力分析

螺旋齿轮啮合传动

点蚀

园锥齿轮受力分析

齿轮齿条啮合传动

胶合

斜齿受力情况



第十柜  齿轮与蜗杆结构


蜗轮蜗杆传动

蜗轮受力分析

浇铸式

普通蜗杆

车制式蜗杆

整体式

实心结构齿轮

孔板式结构齿轮

齿圈式蜗轮

园弧蜗杆传动

蜗杆受力分析

螺栓联接式

园弧蜗杆

铣车制蜗杆

腹板式结构齿轮

轮辐式结构齿轮


第十一柜  滑动轴承


各种轴瓦

自位轴承

拖拉机连杆

整体式滑动轴承

空心式

椭圆轴承

对开式滑动轴承及轴套结构

静压向心轴承

多油楔轴承

多油楔推力轴承示意图

实心式

扇形块可倾轴瓦轴承

可倾扇推力轴承示意图

多环式

车床主轴


第十二柜  滚动轴承


球短园柱滚子(实物)

滚针

鼓形滚子

系列对比:轴承:100101102103104106108112114

园锥滚子

轴承类型及代号:20612063506220640741083620672068306229908

长园柱滚子

宽度系列:轴承:7000108108

空心螺旋滚子

直径系列:轴承:108208308408


第十三柜  典型的滚动轴承组合设计


3600型正装

(轴承)(螺钉)

2000型游动

(轴承)(螺钉)

2206径向

一端固定

7000型正装

游动端306毛毡密封

一端流动

(轴承)(螺钉)

毛毡油构密封

(轴承)(螺钉)

一端固定

两端固定式轴承

(轴承)(螺钉)

7000型反装毛毡密封

(轴承)(螺钉)

一端游动

两端游动轴承

(轴承)(螺钉)

6000型正装

(轴承)(螺钉)

固定端38306轴向

(轴承)(螺钉)

OOOO型固定

OOO型游动油构密封

(轴承)(螺钉)



第十四柜  联轴器


套筒联轴器

尼龙柱销联轴(实物)

万向节联轴器

十字滑块联轴器

弹性圆柱销联轴器

(实物)

轮胎式联轴器

(实物)

凸缘式联轴器(实物)

夹壳式联轴器(实物)

双排链联轴器(实物)

齿轮联轴器(实物)

挠性爪型联轴器(实物)

不带中间套筒的挠性盘形联轴器(实物)


第十五柜  离合器

三角形

圆锥磨擦离合器

侧齿型

齿轮离合器

梯形

内磨擦片(实物)

矩形

外磨擦片(实物)

超越离合器(实物)

多片式磨擦离合器

单圆盘磨擦离合器

钢球离合器(实物)


第十六柜  减速器

减速器类型与结构(4台)

单级圆柱齿轮减速器、单级圆锥齿轮减速器、单级蜗杆蜗轮减速器、双级圆柱齿轮减速器、圆柱圆锥齿轮减速器装配图、蜗杆齿轮减速器装配图。

减速器附件(8件)

1)油标      2)油尺     3)起重吊环      4)销      5)透气塞及通气器     6)螺塞    7)视孔盖      8)挡油环


第十七柜  轴的典型结构及轴上零件固定方法

砂轮越程槽

利用套筒及园螺母定位(实物)

螺纹退刀槽

轮毂两面端制

轴肩过渡结构

配合轴段两面端

轴端档圈定位(实物)

利用弹簧挡圈定位(实物)

利用园锥形轴端定位(实物)

螺钉锁紧挡圈(实物)

利用双螺母定位(实物)

阶梯轴结构实物)


第十八柜  弹簧

两端圈不平整不磨头(钢丝)

组合弹簧(钢丝)

扭转弹簧四种(钢丝)

两端圈不平整磨头(钢丝)

腰鼓弹簧(钢丝)

盘形弹簧(钢丝)

两端圈平整磨头(钢丝)

园锥弹簧(钢丝)

弹簧秤(钢丝)

两端圈平整不磨头(钢丝)

沙发弹簧(钢丝)

闭心离心离合器

(钢丝)(实物)

汽车限振弹簧

(实物)

大小钩环弹簧八种(钢丝)

钟表发条

(实物)


第十九柜  小型机械结构设计实例

电动剪刀(1台)

雕刻机

电刨(1台)

角磨机

家用压面机(1台)

榨汁机(1台)

粉碎机(1台)

充电手电钻

台扇(1台)


第二十柜  润滑与密封

油芯式(实物)

旋塞(实物)

毛毡式密封之一(实物)

直通式(实物)

针阀式(实物)

毛毡式密封之二(实物)

接头式(实物)

皮圈(实物)

V型圈密封(实物)

压法油杯之一

(实物)

毛毡圈(实物)

金属环密封(实物)

压法油杯之二

(实物)

纸圈

(实物)

迷宫式密封

(轴承)

旋套式(实物)

骨架式(实物)

离心式密封(轴承)

旋盖式(实物)

V型式(实物)

螺旋密封(轴承)

油枪(实物)

O型式(实物)

间切式密封(轴承)

油标(实物)

骨架式密封(实物)

机械密封

油尺(实物)

O型圈密封(实物)



(1)陈列柜模型由全优质铝合金、实物模型、工程塑料、透明有机玻璃精加工制造,陈列柜体用厚度大于1.2mm的冷轧板成型、表面喷塑制作、柜上部日光灯照明,带锁玻璃门。

2)陈列柜的模型动作和讲解采用先进的单片机技术、VB语言程序控制系统加语音芯片灌制语音及直流电源。讲解词播放效果:100平方米内声音洪亮、清晰。

(3) 可遥控(无线遥控距离0-50米)实现顺序动作播音讲解,或单柜任意模型的动作和讲解,或只动作不播音的控制(我公司在同行业率先推出无线遥控系统+语音芯片播音,不受场地和光源影响,排除了光盘因使用时间或其它原因引起的语音失真的现象,性能可靠,可操作性强)。

4) 电动模型由微电机驱动。连续运行时间:1小时无卡死现象 ;

(5) 金属件模型表面作防锈处理,非金属件10年不老化。

(6) 陈列柜尺寸:1200(长)、400(宽)1900(高)。

(7) 输入电压:交流220V   400w

五、提供的文档

1、产品说明书1份;

2、CD(讲解词)1

(随机配使用说明书)
