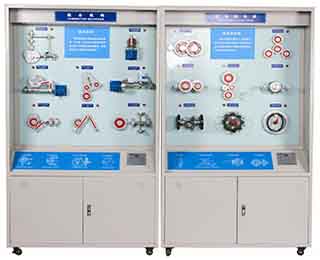

JYG-I机械原理陈列柜
产品简介: 本陈列柜是根据机械原理课程教学的基本要求,精心设计和精工制造的电化教学设备。它由10个单体陈列柜和主控操作台组成。
7x24小时咨询热线 13667316246  13606500984
通过微信联络



(特别说明:长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产,以下为实验设备基础参数,如需定制请电话联系

本陈列柜是根据机械原理课程教学的基本要求,精心设计和精工制造的电化教学设备。它由10个单体陈列柜和主控操作台组成。陈列柜精选多种实物机械或仿真模型(电动和非电动),配合相应的图文资料和思考题(示教板),形象地演示和同步录声讲解机器与机构的组成、平面连杆机构、凸轮机构、齿轮机构、轮系、间歇机构以及组合机构等常见机构的基本类型和结构特点,同时根据学校专业和所处行业的特点,介绍机构在实际中的应用。通过陈列柜的教学方式,可以帮助学生加强对常见机构的感性认识,并促进对机构设计问题的思考。


一、机械原理陈列柜的功能

1.课程形象化、电化教学功能

2.课程开放性认识实验功能

利用本陈列柜可以为机械类和近机类大学生开设“机器与机构认识实验”,增加机械原理课程开放性实验的内容;

3.美化实验室的功能

利用本陈列柜的展示性和艺术性特点,可以美化实验室,满足21世纪建设“机械基础课程示范性实验室”的高品位的需要。

二、机械原理陈列柜展示内容

JYG-I型型机械原理陈列柜全套由101.2米宽的陈列柜和电脑控制系统组成,展示的课程教学内容如表1所示。(可根据老师要求更换柜内模型)

1 机械原理陈列柜的内容

序号

陈列柜名称

陈列内容模块

实物、仿真模型  示教板

1

机器与机构的组成

前言

A.机器示例

B.机构示例

C.运动副种类

凸轮式无曲轴发动机;内燃机、齿轮连杆机构;运动副模型( 6种)。课程说明及简图。

2

平面连杆机构形式

A.铰链机构基本类型

B.平面四杆机构的演化形式

曲柄摇杆机构、双曲柄机构、双摇杆机构;

思考题及机构简图说明。

3

平面连杆机构的应用

A.平面连杆机构的应用

模型

鄂式碎石机、惯性筛、摄影机平台、机车车轮联动机构、牛头刨床。

思考题及机构简图说明。

4

凸轮机构

A.凸轮机构类型

B.凸轮机构封闭方式

尖端推杆盘形凸轮、平底推杆盘形凸轮、滚子推杆盘形凸轮 、摆动推杆盘形凸轮 、移动凸轮、圆柱凸轮、槽形凸轮、等径凸轮、等宽凸轮。

思考题及机构简图说明。

5

齿轮机构

A.平面齿轮机构

B.空间齿轮机构

外啮合直齿轮、内啮合直齿轮、斜齿轮、人字齿轮、齿轮齿条;直齿圆锥齿轮、斜齿圆锥齿轮、螺旋齿轮、蜗杆蜗轮。

思考题及机构简图说明。

6

轮系的类型

A.定轴轮系

B.周转轮系

C.复合轮系

平面定轴轮系1、平面定轴轮系2、空间定轴轮系;行星轮系、差动轮系、3K型周转轮系;复合轮系1、复合轮系2

思考题及机构简图说明。

7

轮系的功用

A.轮系功用举例

B.新型减速器

较大传动比、分路传动、变速传动、换向传动、运动合成、运动分解;摆线针轮减速器、谐波传动减速器。

思考题及机构简图说明。

8

间歇运动机构

A.棘轮机构

B.槽轮机构

C.不完全齿轮机构

D.凸轮式间歇机构

齿式棘轮机构、摩擦式棘轮机构、单向离合器;外槽轮机构、内槽轮机构、球面槽轮机构;间歇齿轮机构、空间间歇机构;凸轮式间歇机构。

思考题及机构简图说明。

9

组合机构

A.同类机构组合

B.异类机构组合

串连机构,并联机构,复合机构,反馈机构,叠加机构,

思考题及机构简图说明。

10

机构创新

A.机构创新的方法

B.新机构示例

新机构示例(8件)

(注:陈列柜中的实物、仿真模型可以根据学校需要另换)

三、本厂机械原理陈列柜设计特点

本厂根据机械原理课程教学内容及其创新教育理念,对国内长期生产的几种典型

的机械原理陈列柜进行了换代设计。换代型新产品的特点在于:

(1)  改变老产品“重模型、轻实物” 的缺点,增加了“实物型机械”,使陈列柜更

具有真实性;

(2)  改变老产品“重陈列、轻教学”的缺点,增加了对陈列机械(机构)特点的文

字说明,使陈列柜更具有教学性;

(3)  改变老产品“重参观、轻思考”的缺点,增加了有关机械原理的问题思考,使

陈列柜更具有启发性;

4) 改变老产品“重共性、轻个性”的缺点,增加了与定货学校有关的行业机械的

内容,使陈列柜更具有独特性;

四、机械原理陈列柜技术要求

(1) 陈列柜模型由优质合金铝、工程塑料精加工制造,陈列柜体用厚度大于1.2mm

的冷轧板成型、表面喷塑处理,柜内面板采用豪华铝塑板制作,柜上部日光灯

照明,配置带锁玻璃门。

2) 陈列柜的模型动作和讲解采用先进的单片机技术、VB语言程序控制系统加语音芯片灌制语音及直流电源。讲解词播放效果:100平方米内声音洪亮、清晰。

(3) 可遥控实现顺序动作播音讲解,或单柜任意模型的动作和讲解,或只动作不播音

的控制(我公司率先推出无线遥控应用技术加语音芯片播音,不受场地和使用时

间影响,性能稳定,使用寿命长、可操作性强)。

4) 电动模型由微电机(功率:15W、15 r/min)驱动。连续运行时间:1小时无卡死现象 ;

(5) 金属件模型表面作防锈处理,非金属件10年不老化。

(6) 陈列柜尺寸:1200(宽)、400(厚)1900(高)。

(7) 输入电压:交流220V   550w

五、提供的文档

1、产品说明书:1份;

2、CD(讲解词):1张(备用)

3、遥控器:1

附件:

   1产品彩图
