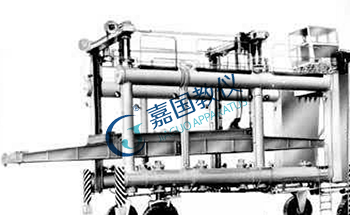

HGKY-A型货柜跨运车实训装置

货柜跨运车是港口集装箱港区内调拨转运的专用机械，它广泛应用于港口、鉄路、货场站台间集装箱转运作业。货柜跨运车采用机电传动方式。具有体积小、重量轻、操作灵活方便、提升力大、易于实现过载保护和室内操纵等优点。近年来高新微电子技术在机电液技术上的应用，使工程机械、港口机械、建筑机械以及运输机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。

一、实验项目

1、机电传动各元部件结构及工作原理观摩；

2、升降机械及吊具演示控制实训；

3、集装箱装载、转运、卸载实训；

4、可编程序控制器（PLC）电气控制实验：机-电一体化控制实验。

二、实验内容

1、升降机械及吊具演示控制实验

1）无线遥控集装箱装吊作业，吊具与集装箱的定位、吊钩锁定；

2）无线遥控升降作业，吊具升降作业；

3）无线遥控转运作业，货柜跨运车行走作业；

4）无线遥控卸载作业，臂架下降，卸载码放集装箱；

2、可编程序控制器（PLC）电气控制实验：机电一体控制实验。

1) PLC指令编程、梯形图编程学习；

2) PLC编程软件的学习与使用；

3) PLC与计算机的通讯、在线调试；

三、性能与特点

1、实验装置采用型钢及冷轧钢板（并经过喷塑、防腐处理）制作，落地轮式结构，控制操作于一体。

2、电气操作控制为前置式，机电传动组合放置于控制台右侧。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。

3、货柜跨运车按实物比例缩小的全金属结构，实验时启动机-电传动系统根据实验要求模以操作机械进行工作。

4、货柜跨运车是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。

5、实验控制采用手动控制和自动控制两种方式。

6、带漏电保护、输出电压220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。

四、主要技术参数

1、变频带减速调速制动卷扬电机组合：7.5KW:1台

2、变频带减速调速制动卷扬电机组合：5.5KW:1台（行走机械）

3、集装箱吊具：1台、外形规格：1.2×0.4×0.8m

4、集装箱：1台、外形规格：1.2×0.4×0.4m

5、内燃机或电池组：选配

6、外形尺寸：1.55×1.35×2.0m
