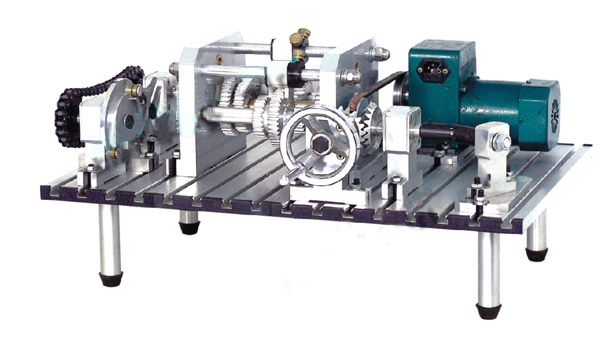

JYBX-B型便捷式机械系统变速传动方案创新设计实验箱

产品简介： 该实验箱能拼装各种类型的机械变速传动，并对比分析其传动原理及特点、操作换档变速，了解换档变速机构的工作原理及结构特点。

7x24小时咨询热线 13667316246  13606500984

通过微信联络

（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

一、实验目的

机械传动变速装置是机械系统的主要组成部分，起着传递动力或改变运动速度和方向的重要作用。根据需要选择传动类型，组合出合理的机械传动方案，是《机械原理》和《机械设计》课程教学中的重要内容。

本实验箱使用目的是：

1、加深对各种类型的机械变速传动的感性认识和理论认识；

2、通过拼装各种变速传动方案和对比分析不同方案的传动特点，提高学生动手能力和创新意识，培养学生工程实践能力和创新能力。

二、实验内容

1、拼装各种类型的机械变速传动，并对比分析其传动原理及特点；

2、操作换档变速，了解换档变速机构的工作原理及结构特点。

三、实验箱简介

1、实验箱配置及主要技术参数；本实验箱备有V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等零部件。箱体采用硬质铝合金精制，内部零件采用45＃钢，零件加工精度高，使用轻巧方便。

2、拚装方案：利用本实验箱配备的零部件可组装数十种机械传动方案：

（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等。

（2）变速器：手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。

（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。

例如：

电机（手动）—锥齿轮—九速变速器—弹性联轴器—链—槽轮机构

电机（手动）—九速变速器—离合器—曲柄摇杆机构

电机（手动）—刚性联轴器—链传动—槽轮机构

电机（手动）—V带传动—离合器—链—槽轮机构

电机（手动）- V带传动—锥齿轮—槽轮机构

电机（手动）—锥齿轮—链传动—槽轮机构

电机（手动）—V带传动—曲柄滑块机构

电机（手动）—链传动—曲柄摇杆机构

四、主要技术参数

1、.交流减速电机1台：额定功率 90W，调速范围 0～60r/min；

2、.随机工具：1套；

3、典型安装图：1套（过塑）；

4、使用说明书及实验指导书；

5、外形规格： 600×500×400mm
